十路天线信号分配系统主机 9900

八路天线信号分配系统主机 9980

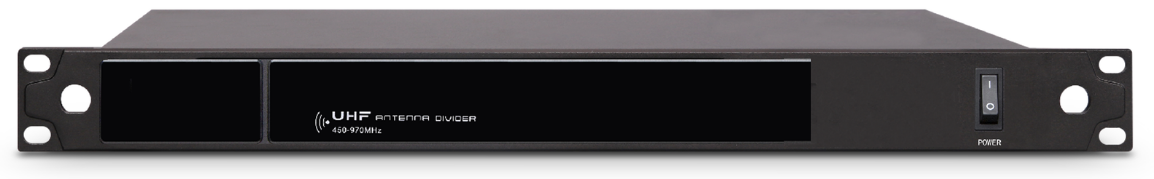

（450一970MHZ天线分配器）是全频道的UHF天线分配器,它可以在多頻道系统中导引天线讯号从一对天线到数个接收机。放大射頻讯号以弥补在分配过程中的衰减。内建直流电配电器,可提供四组12V直流电给接收机。单一台天线分配器主机可支援最多四台无线接收机，多台天线分配主机串连使用可支援更多台接收机。

第5路额外BNC座可提供多台天线分配器串接使用。
 频率响应：450~970MHz ）（阻抗:50歐母）（输入交流电电压：100-240V）（输出直流电电压:12V 四组DC輸出端子）（天线增幅器电压:12V)
主机尺寸： mm:480mm(长)*45mm(高)*210mm(宽)适用于体育馆、运动场、操场、歌剧院、礼堂及户外等大型场所举办的演唱会、演出及演讲场景应用。

UHF全频段兼容

无线射频信号增距、增程、增益

全自动排除混频干扰

多种天线组件选择

强波器供电多种天线组件

分布式天线信号管理系统

1-5套无线话筒灵活适配使用

频率范围：450-970MHz

输入截断点：+22dBm

噪声比：4.0dB TBCpe(Center Band)

增益：+3-12dB(Center Band)

输出阻抗：15dB min

阻抗：50Ω

频宽：300MHz

插座：BNC

输出直流电电压：DC 12V/600~1000mA ×4

电源供应：100-240V/50/60Hz

电源消耗：170mA

天线信号分配器 900ATD

射频信号分割

射频信号合成

偏置电压供电

技术指标：

频率范围：400MHz-1000MHz

哀减：-3.5dB，±1dB

隔离：>-20dB

阻抗：50欧姆

最大通过电压/电流：+50V DC/1.50A

接口：BNC

天线信号增强器 900ATR

射频信号线缆增强桥接

补偿长距离信号衰减

灵活线路供电-有源/无源

技术指标：

频率范围：450MHz-950MHz

增益：15dB

阻抗：50欧姆

端子：BNC母头

电压驻波比：输入/出 ≦3:1

噪声：3dB(典型)

供电：DC8V，80mA

工作温度：-50°至60°C

定向接收天线板 900AT

功能特点采用对数周期偶极振子阵列,能够在面向所需的覆盖区域时提供最佳接收效果。集成式放大器具有2个增益设置,用于补偿不同级别的同轴线缆信号损失。可固定在话筒支架上,也可将其悬挂在天花板上,或者使用集成式可旋转支架固定在墙壁上。低噪声信号放大器能够补偿同轴缆线的插入损失可与无线接收机和天线分配系统兼容,能够提供10-15伏直流偏压

■可将带有螺纹的集成式支架轻松地固定到话筒支架上

■2档位增益选择开关■产品的高质量、高可靠性和耐用性

■射频频率范围:450一970MHz

天线输入/输出阻抗：50Ω

天线输入/输出插座：BNC

增益：13dB

带宽：400MHz

供电：12V 由射频馈线直接供电

全向接收天线板 900ATA

360°接收信号覆盖

全向接收信号强

（需要与天线信号增强器配套使用）

天线输入/输出阻抗：50Ω

天线输入/输出插座：BNC

增益：13dB

带宽：400MHz

供电：12V 由射频馈线直接供电

尺寸：130MM*270MM

壁挂式有源全指向性天线

天线包含在易于安装的小寸外壳中，提供有源全向射频覆盖范围

特点：小尺寸设计·壁挂或倒置安装·宽频带性能，中性黑色、白色

注意：天线需要接收机天线端口提供的偏置电压才能正常工作及点亮LED指示灯。

选择天线缆线

使用50欧姆低损耗同轴线缆，提供长度为6-35米的天线缆线。

技术参数

接头类型：BNC插座

阻抗：50Ω

电源：DC9～12V 电流：≈88mA

频率范围：470～960 MHz

天线增益：12dB

标配6米50Ω低损耗同轴线缆

外现尺寸：230x160x32m
